HDPE 土工膜焊缝充气检测漏气不合格？成因分析与标准化修补方法

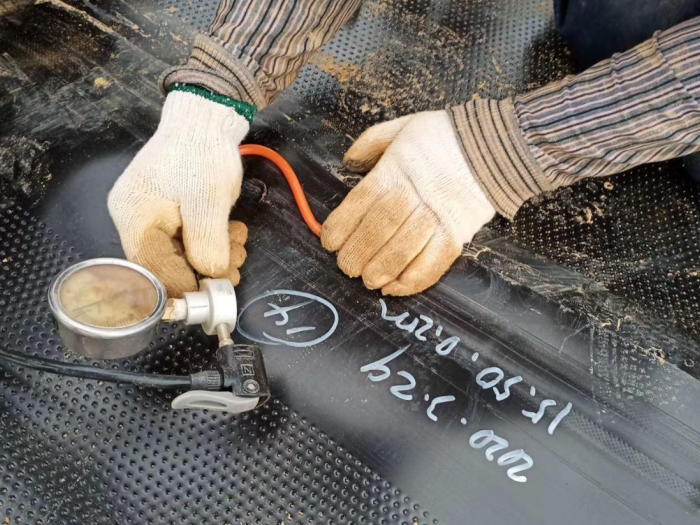

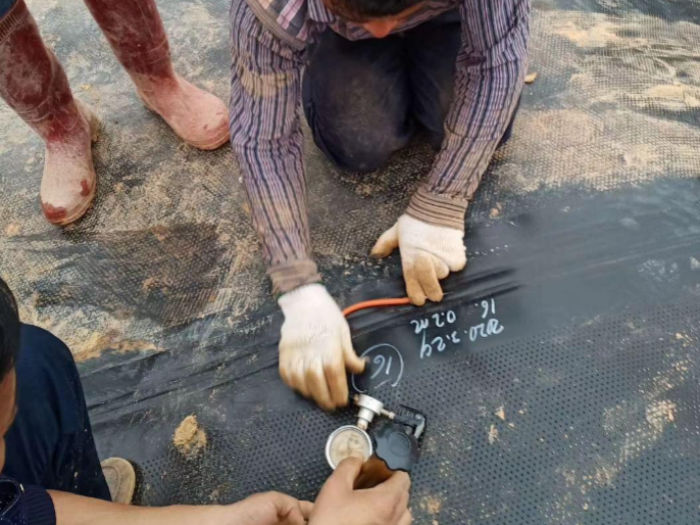

HDPE 土工膜热熔双轨焊缝充气检测是防渗工程验收关键工序，不少工地出现充气保压阶段气压快速下降、检测不合格问题，大多由施工操作、基面环境、设备参数三类因素导致，不同缺陷对应标准化修补方案不同。

一、焊缝漏气主要成因

1、虚焊 / 脱焊：焊机温度过低、行走速度过快，膜体熔合不充分；膜面搭接处沾染泥土、积水、油污，阻隔膜体融合，焊缝剥离强度不足；

2、漏焊、烧穿：焊机温度过高，厚膜高温熔透出现孔洞；边角人工热风补焊操作不规范，存在缝隙；

3、膜体破损：基底尖锐碎石刺破膜体，搭接区域褶皱拉扯形成细小裂缝。

二、分类型修补规范

1、整条焊缝大面积漏气：剔除原有不合格焊缝，清理膜面灰尘水渍，重新调试焊机温度（1.5mm 膜 220℃左右），二次热熔双轨焊接，完成后再次充气检测；

2、局部点状孔洞、小缝隙（直径＜6mm）：使用挤压焊枪直接点焊密封，打磨破损区域保证洁净干燥；

3、大于 6mm 破损、大面积烧穿：裁剪同厚度同材质土工膜补丁，补丁边缘超出破损位置 30cm，四周完整热风焊接密封，十字交叉焊缝额外加厚补强。

三、施工预防要点

铺设土工膜前清理基面尖锐杂物；焊接前擦拭干净搭接膜面；每批次焊接前先做试焊，调试温度、行走速度；坡面施工避免膜体过度拉伸产生褶皱。所有修补点位做好施工记录，监理现场复核检测，保障防渗系统整体密封性达标。

公司信息：山东金信达土工材料有限公司 | 官网：www.tgclcn.com| 厂家电话：18805449911
